Raumklima für Forschung & Präzision
Sie liefern die Lastvorgaben. Wir dimensionieren die passenden Wand- und Deckenflächen zum Kühlen und Heizen Ihrer Laborräume.
Neubau · Modernisierung · Nachrüstung
Heiz- und Kühlflächen nach Last auslegen
Für Elektronenmikroskopie, Analytik und Forschung: Wir stimmen Systemwahl und Flächenbelegung auf Ihre TGA-Planung ab. Sie erhalten eine Auslegung mit passenden Modulen und hydraulischer Aufteilung.
Verteilte Heiz- und Kühlflächen unterstützen eine gleichmäßige Temperierung. Regelzonen werden auf Raum und Wärmelasten abgestimmt.
Strahlungsflächen übertragen Wärme ohne einen Ventilator am Modul. Die notwendige Laborlüftung lässt sich separat darauf abstimmen.
Die Flächen selbst benötigen kein Gebläse. Pumpen, Armaturen und Leitungen werden im Schall- und Schwingungskonzept berücksichtigt.

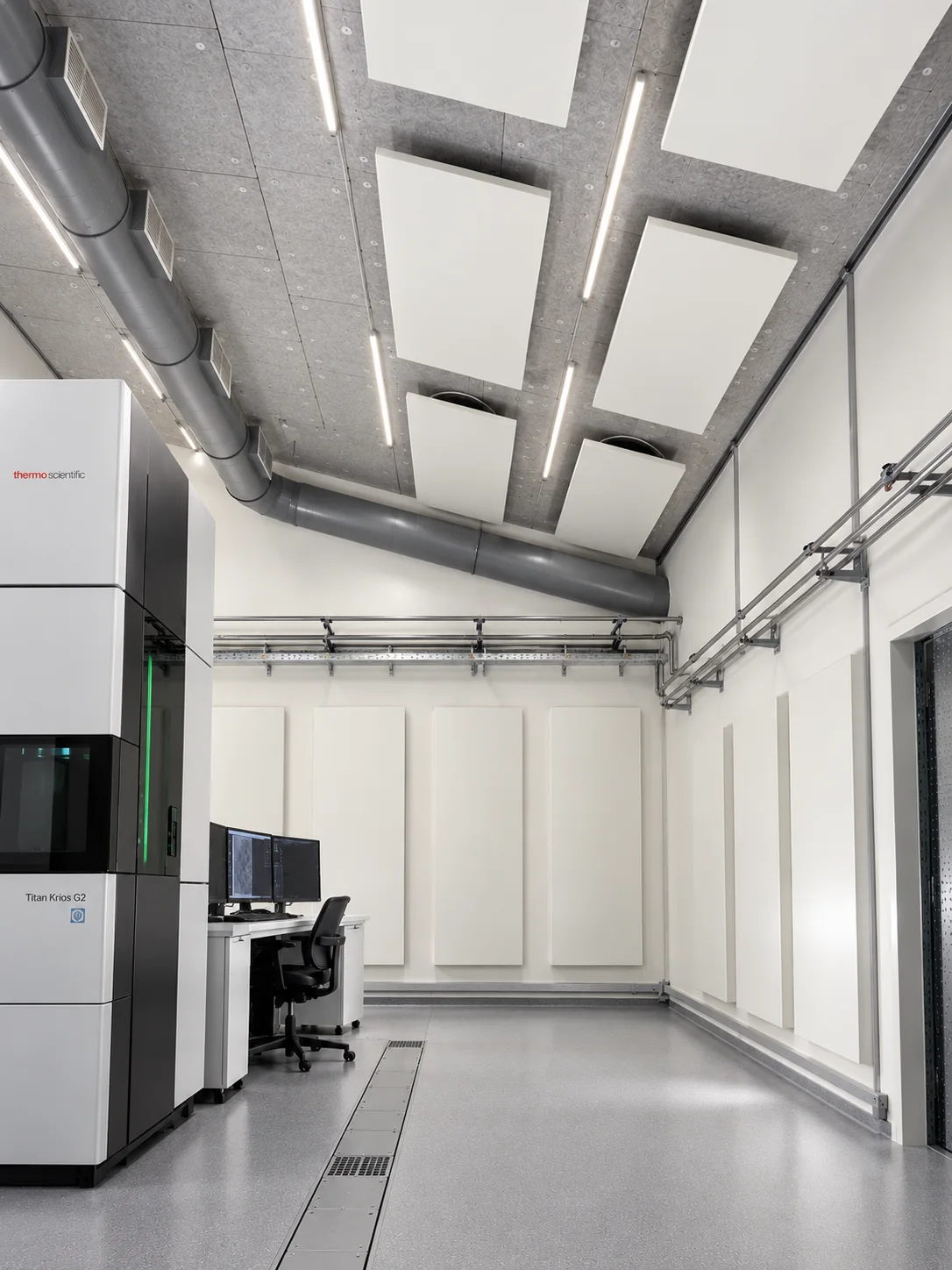

Wand. Decke. Zusammenspiel.
01 / Wandflächen nutzen
Aktive Wandflächen kühlen oder heizen dort, wo ausreichend freie Fläche verfügbar ist. Das ist besonders interessant, wenn Lüftungskanäle, Beleuchtung oder Medienversorgung die Decke bereits belegen.
02 / Deckenflächen aktivieren
Frei abgehängte Deckensegel erschließen die Fläche oberhalb des Laborbetriebs. Position und Abhängung werden mit den technischen Einbauten sowie den notwendigen Montage- und Serviceabständen koordiniert.
Reicht eine einzelne Raumseite nicht aus, können Wand- und Deckensegel zusätzliche aktive Fläche erschließen. Die Kombination wird anhand Ihrer Lastvorgaben und der verfügbaren Flächen geprüft.
Ihre Unterlagen für die Auslegung
Senden Sie uns die folgenden Angaben aus Ihrer Fachplanung. Damit können wir den Flächenbedarf ermitteln und die Module passend zu Ihrem Raum anordnen.
Über den Kontakt können Sie eine E-Mail mit Ihren Plänen und Lastangaben vorbereiten.
Für Laborbetreiber, Forschungsinstitute, TGA-Fachplaner und ausführende Unternehmen – im Neubau ebenso wie bei der Modernisierung.
Sie senden Ihre Planungsdaten. Wir klären offene Punkte und stimmen den Umfang der Auslegung ab.
Wand- und Deckenbelegung, Leistung, Hydraulik, Regelung und Taupunktschutz gemeinsam mit der Fachplanung festlegen.
Modulbelegung, Systemkomponenten und Anschlussdetails für die Abstimmung mit den ausführenden Gewerken zusammenstellen.

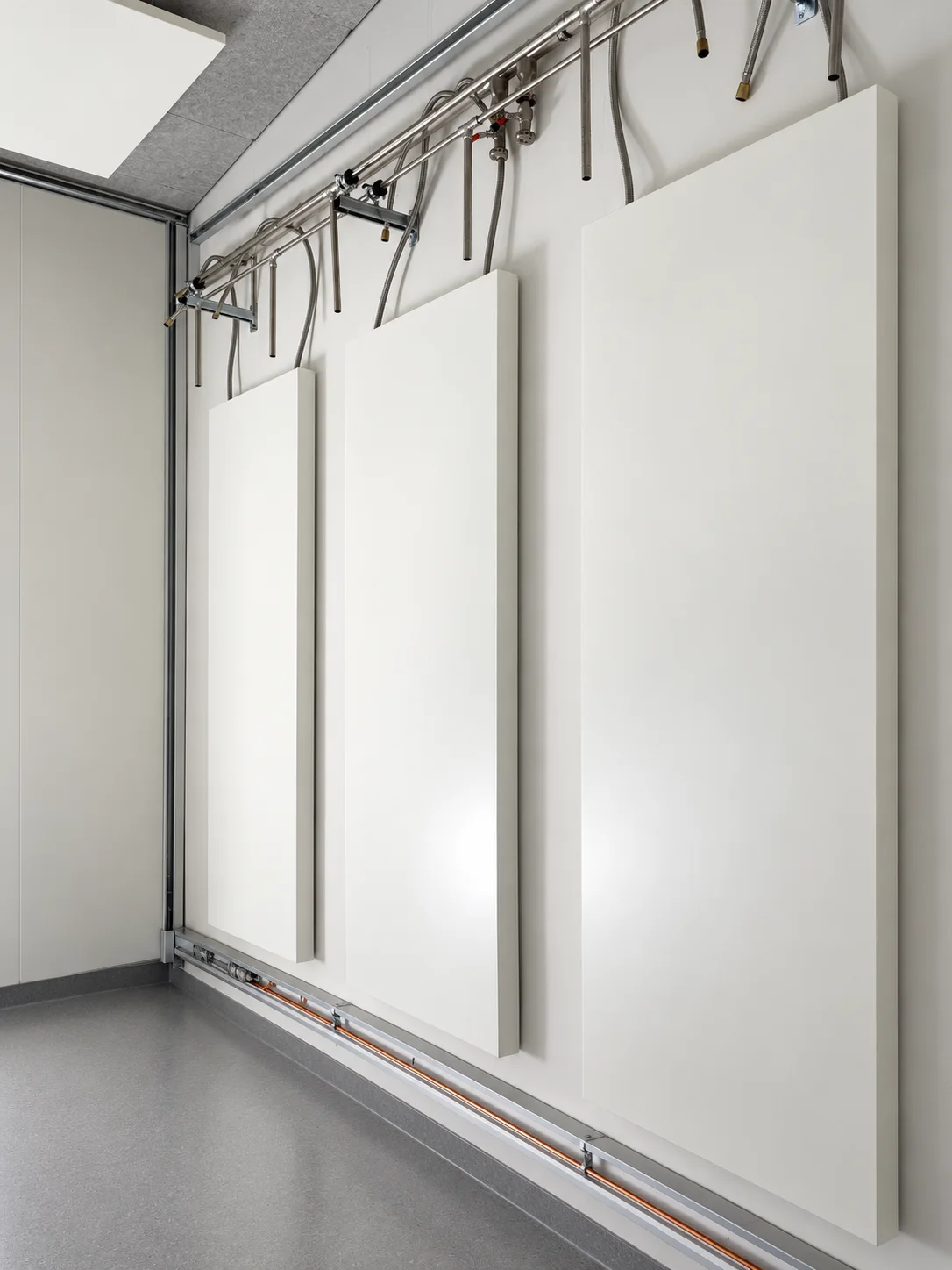

Hydraulische Anschlüsse und die Verteilung der Module gehören zur Flächenplanung. Öffnen Sie die Bilder für eine größere Ansicht.
Detailansicht öffnen ↗
Detailansicht öffnen ↗Wasser durchströmt die aktiven Flächen und nimmt Raumwärme über Strahlungsaustausch und natürliche Konvektion auf. Im Heizbetrieb geben die Flächen Wärme an den Raum ab. Die benötigte Fläche wird aus Raumlast, Systemtemperaturen und der Leistung des ausgewählten Moduls ermittelt.

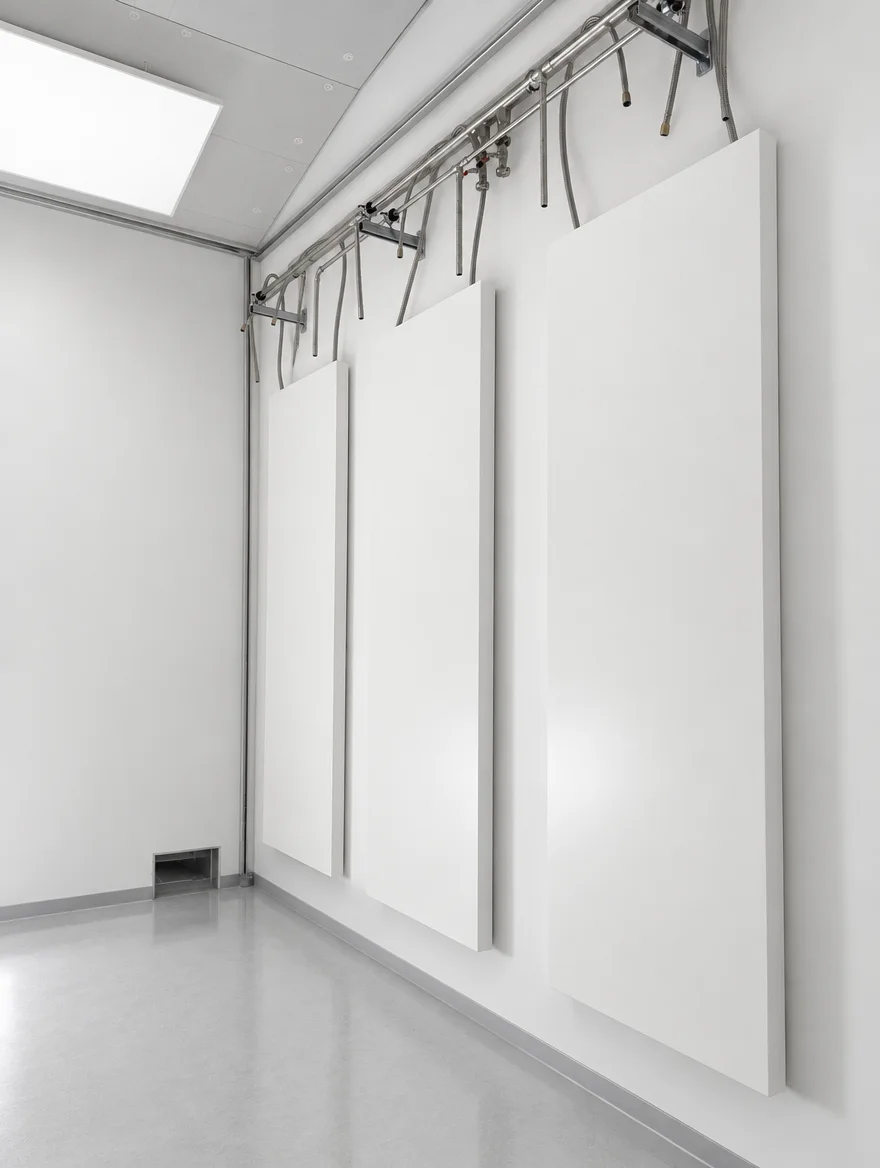

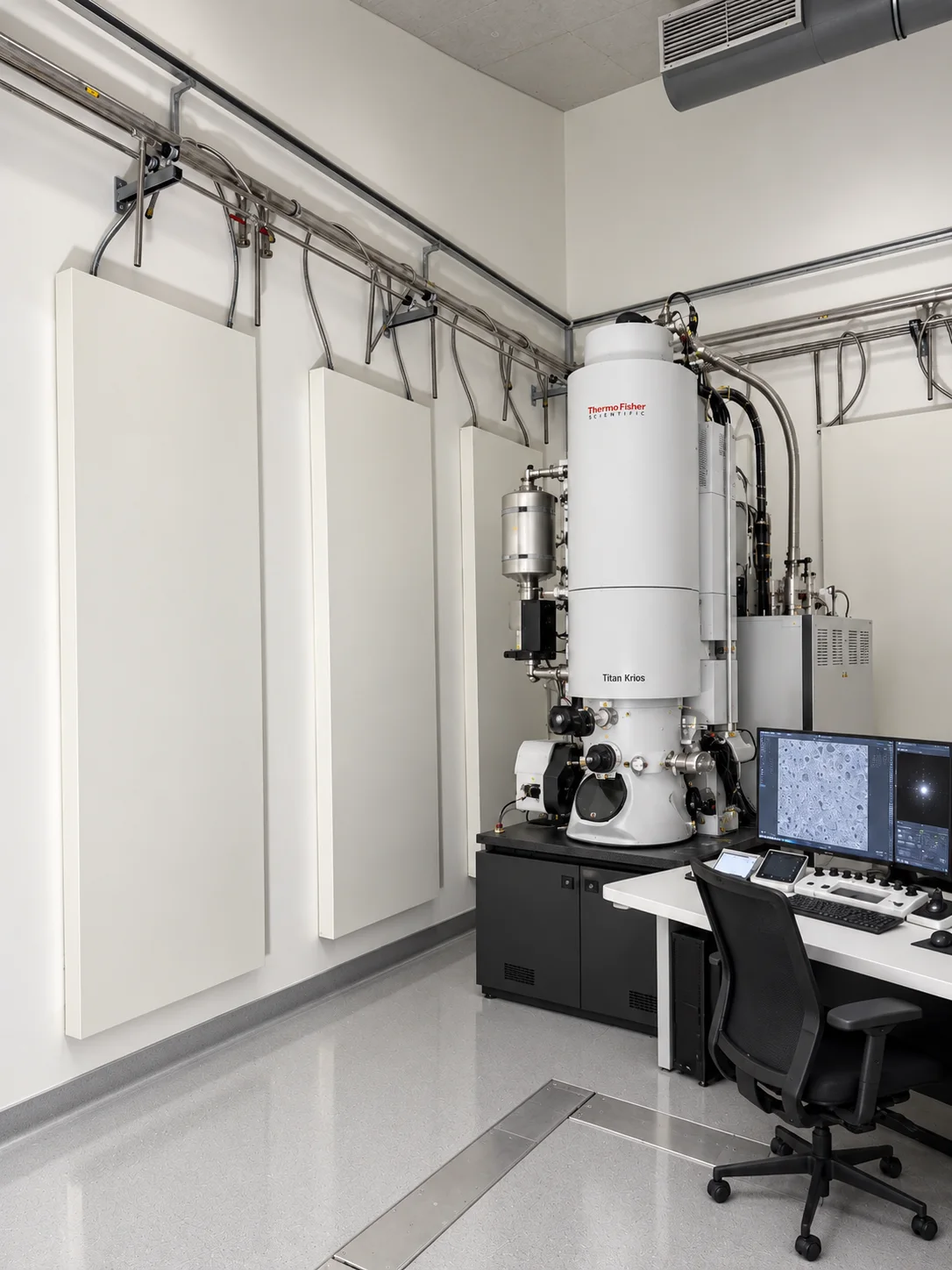

Wandsegel können zur Raumtemperierung in Laboren für Elektronenmikroskopie eingesetzt werden. Estrics dimensioniert die Heiz- und Kühlflächen auf Basis der vorgegebenen Heiz- und Kühllasten, der verfügbaren Wandflächen und der vereinbarten Systemtemperaturen.

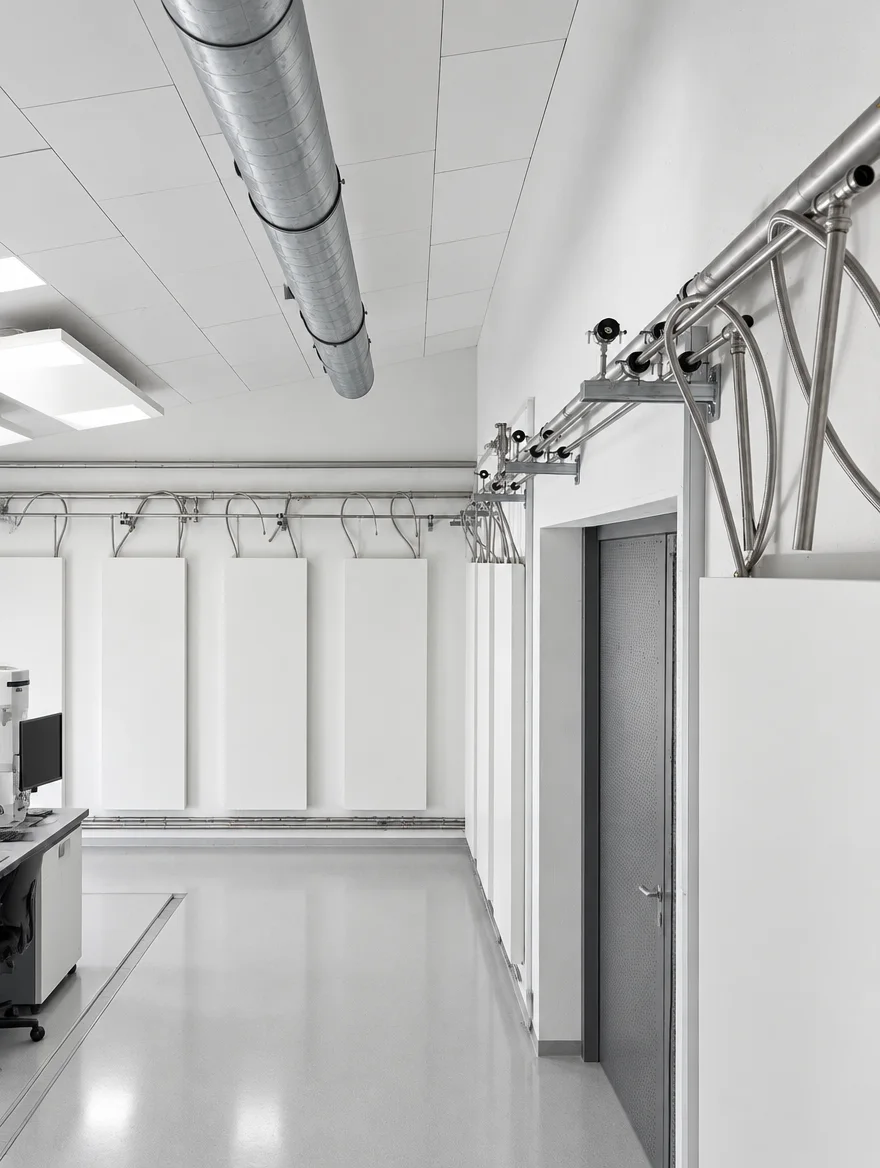

Wandmodule nutzen freie Wandflächen und kommen infrage, wenn die Decke durch Technik oder andere Einbauten belegt ist. Deckensegel nutzen freie Flächen oberhalb des Arbeitsbereichs. Beide Systeme können kombiniert werden; ausschlaggebend sind verfügbare Flächen, Wärmelasten, Zugänglichkeit und die planerisch vorgesehenen Freihaltezonen.
Nein. Wand- und Deckensegel übernehmen einen Teil der sensiblen Heiz- und Kühllast. Außenluftversorgung, Abluft, Druckhaltung, Feuchteregelung und gegebenenfalls Filtration bleiben Aufgaben der entsprechend geplanten Lüftungs- und Klimatechnik.
Die Kühlflächen müssen oberhalb der jeweils maßgeblichen Taupunkttemperatur betrieben werden. Dafür sind eine abgestimmte Vorlauftemperaturregelung, Feuchteerfassung und ein geeignetes Taupunktschutzkonzept erforderlich. Bei Bedarf wird die Kühlung begrenzt oder abgeschaltet; notwendige Entfeuchtung erfolgt über die dafür vorgesehene Anlagentechnik.
Eine Nachrüstung kann möglich sein, wenn ausreichend geeignete Wand- oder Deckenflächen, tragfähige Befestigungspunkte und eine passende hydraulische Versorgung vorhanden sind. Zusätzlich werden Leitungswege, Regelung, Wartungszugänge und mögliche Betriebsunterbrechungen geprüft.
Benötigt werden Grundriss und Raumhöhe, die vorgegebenen Heiz- und Kühllasten je Raum oder Zone, die Auslegungs-Raumtemperaturen sowie die vorgesehenen Vorlauf- und Rücklauftemperaturen. Angaben zu verfügbaren Wand- und Deckenflächen, hydraulischer Versorgung und Regelzonen ergänzen die Planungsgrundlage.
Ihr nächster Schritt
Übermitteln Sie Ihre Unterlagen und lassen Sie uns die passende Flächenbelegung für Ihr Projekt abstimmen.
